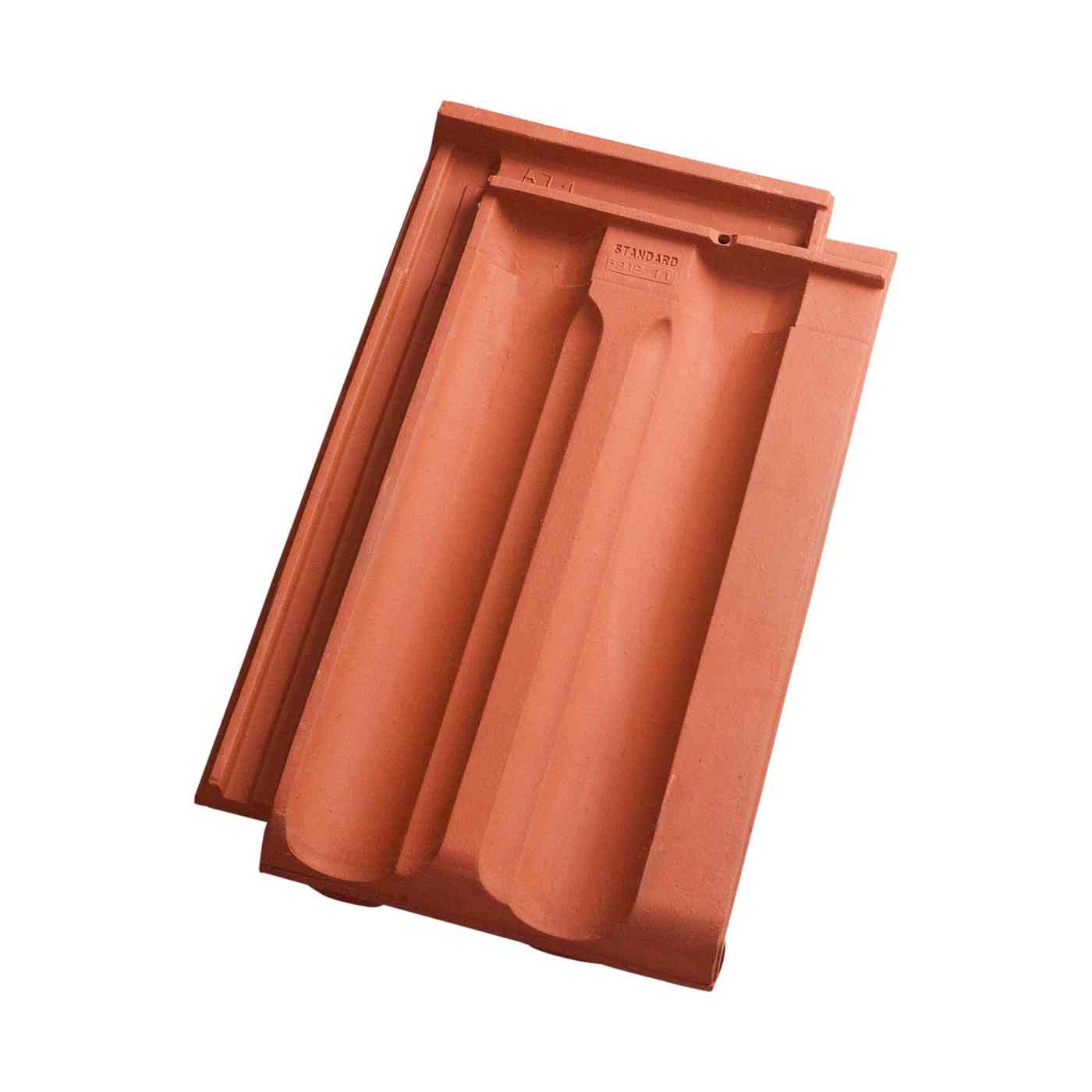

Standard Mulden natuurrood

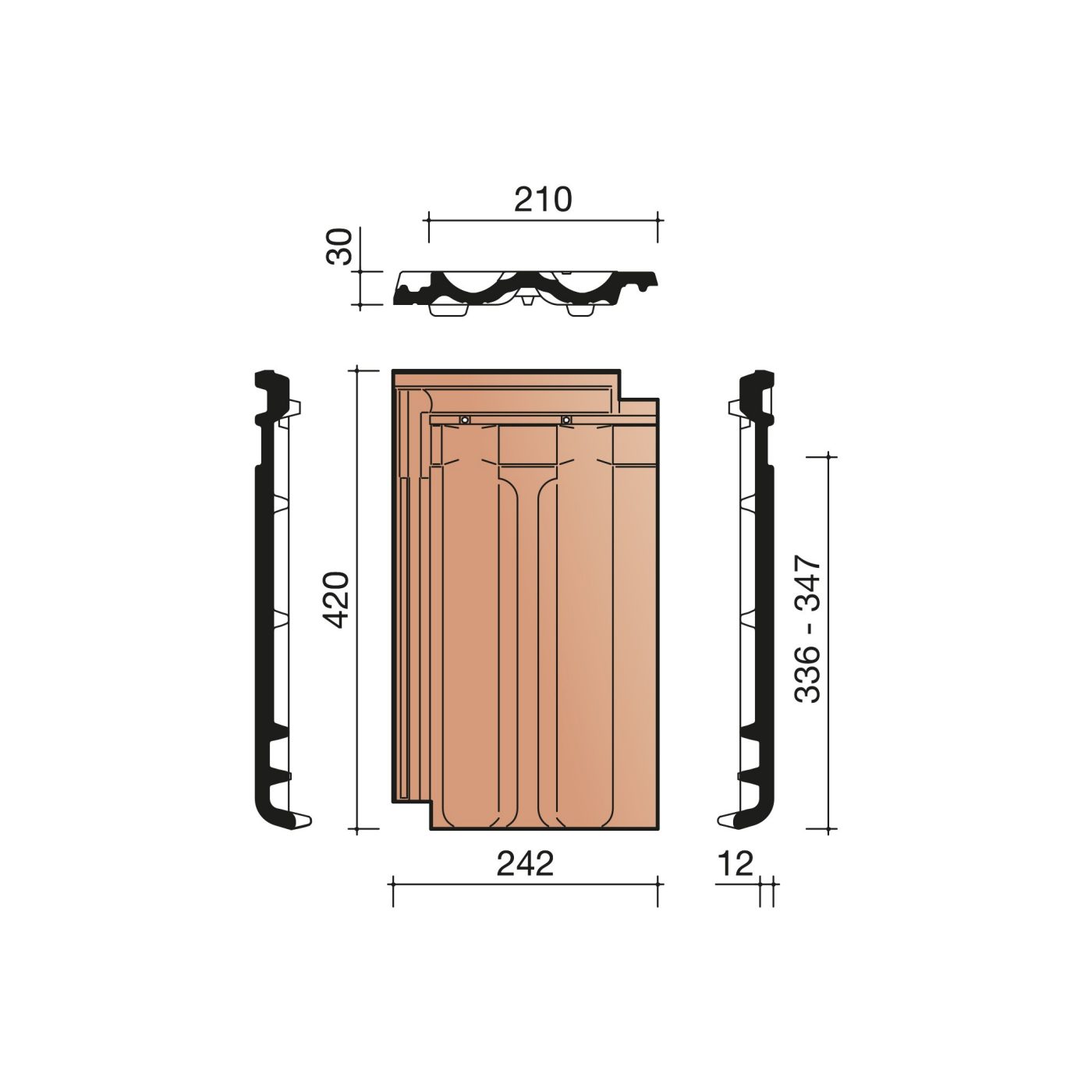

Technische tekening van de Standard dakpan

De Standard Mulden is een vlakke keramische dakpan voorzien van een tussenrib met twee facetkanten. De tussenrib scheidt de pan in twee afzonderlijke goten. Deze geven het dakvlak een kort golvend uiterlijk.

MKI-waarde
Om de juiste keuze te maken wat betreft de milieubelasting hebben wij de productspecifieke MKI's voor diverse dakpan modellen en afwerkingen op een rij gezet.
Garantie: 30 jaar op vorstbestendigheid

Technische informatie

Aantal stuks per m2 (min. latafstand)	circa 14,20 stuks
Aantal stuks per m2 (max. latafstand)	circa 13,70 stuks
Min. latafstand	336 mm
Max. latafstand	347 mm
Dekkende breedte	210 mm
Minimale dakhelling	25°
Gewicht	3,15 kg
Artikelnummer	14272006
