Jura Nova gewolkt

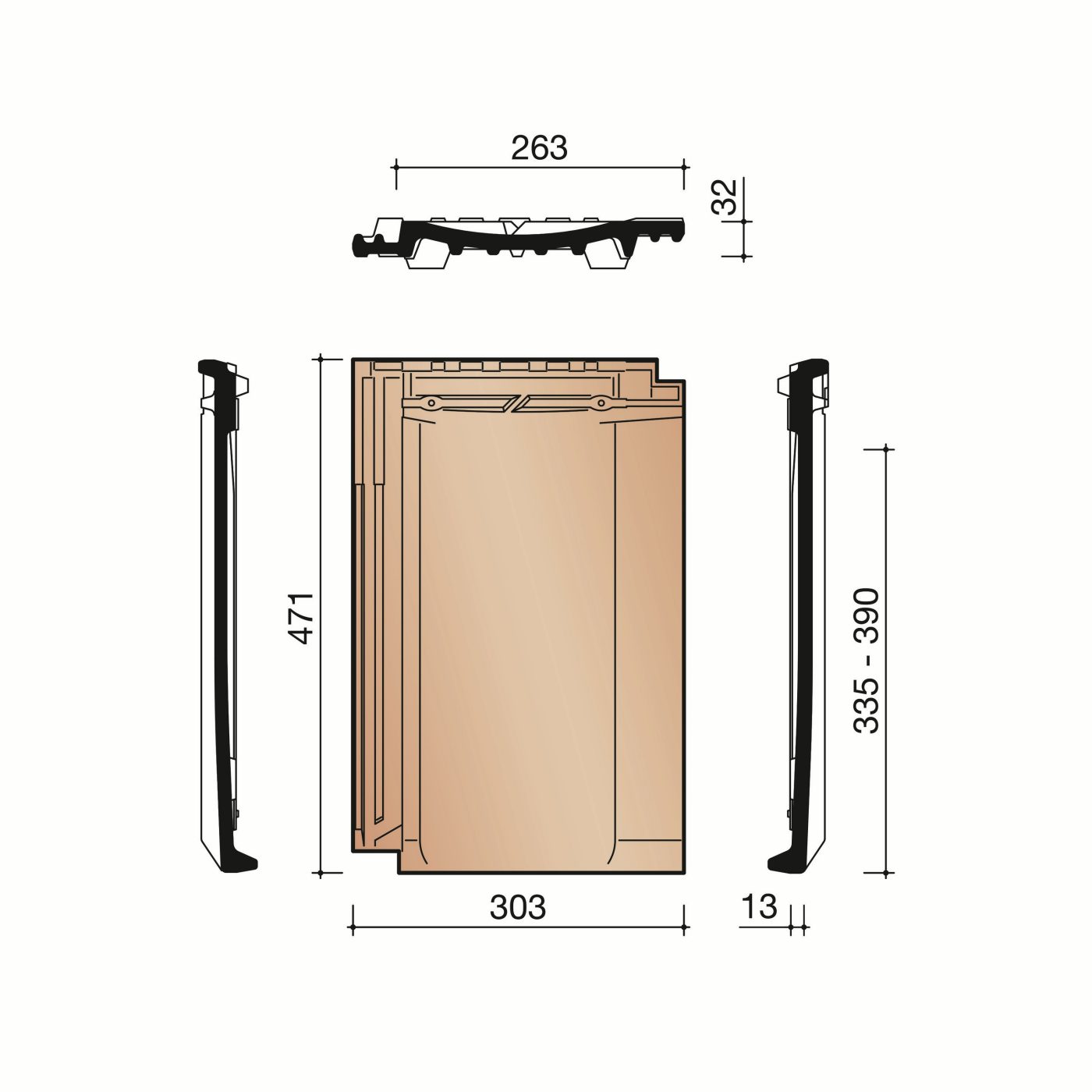

Technische tekening van de Jura Nova dakpan — Helaas! Dit product is niet meer leverbaar.

De Jura Nova heeft een licht gebogen vorm aan de zichtzijde, die overgaat in een strakke, rechte wel. Het is een zeer grote en daarmee economisch te verwerken dakpan. Ondanks het formaat kent deze dakpan een relatief laag gewicht. De Jura Nova kenmerkt zich verder door zijn strakke en gladde afwerking. Het resultaat is een nauwsluitende belijning op het dak.

Garantie: 30 jaar op vorstbestendigheid

Technische informatie

Aantal stuks per m2 (min. latafstand)	circa 11,40 stuks
Aantal stuks per m2 (max. latafstand)	circa 9,70 stuks
Min. latafstand	335 mm
Max. latafstand	390 mm
Dekkende breedte	263 mm
Minimale dakhelling	25°
Gewicht	4,25 kg
Artikelnummer	14270014
Leverbaar	Nee

Neem contact op

Algemeen

Contactformulier

+31 (0)88-11 85 800

verkoop.dak@wienerberger.com

Downloads

Technisch Infoblad Jura Nova PDF - 3 MB
Overzicht Panhaken en bevestigingsmiddelen PDF - 404 KB
DoP Jura Nova PDF - 48 KB
Jura Nova Technische CAD-DWG tekening DWG - 1 MB
