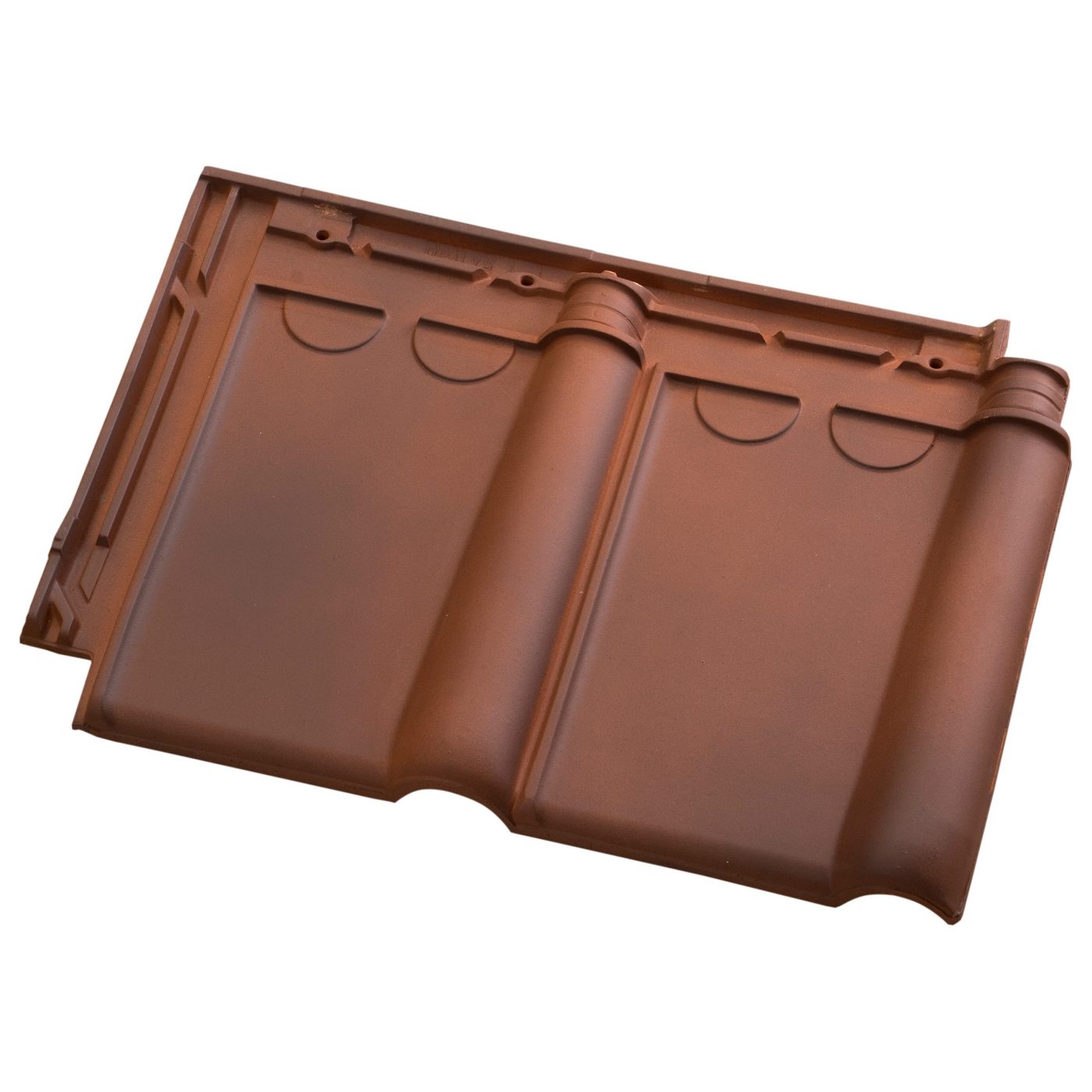

Tuile du Nord Opalys gewolkt

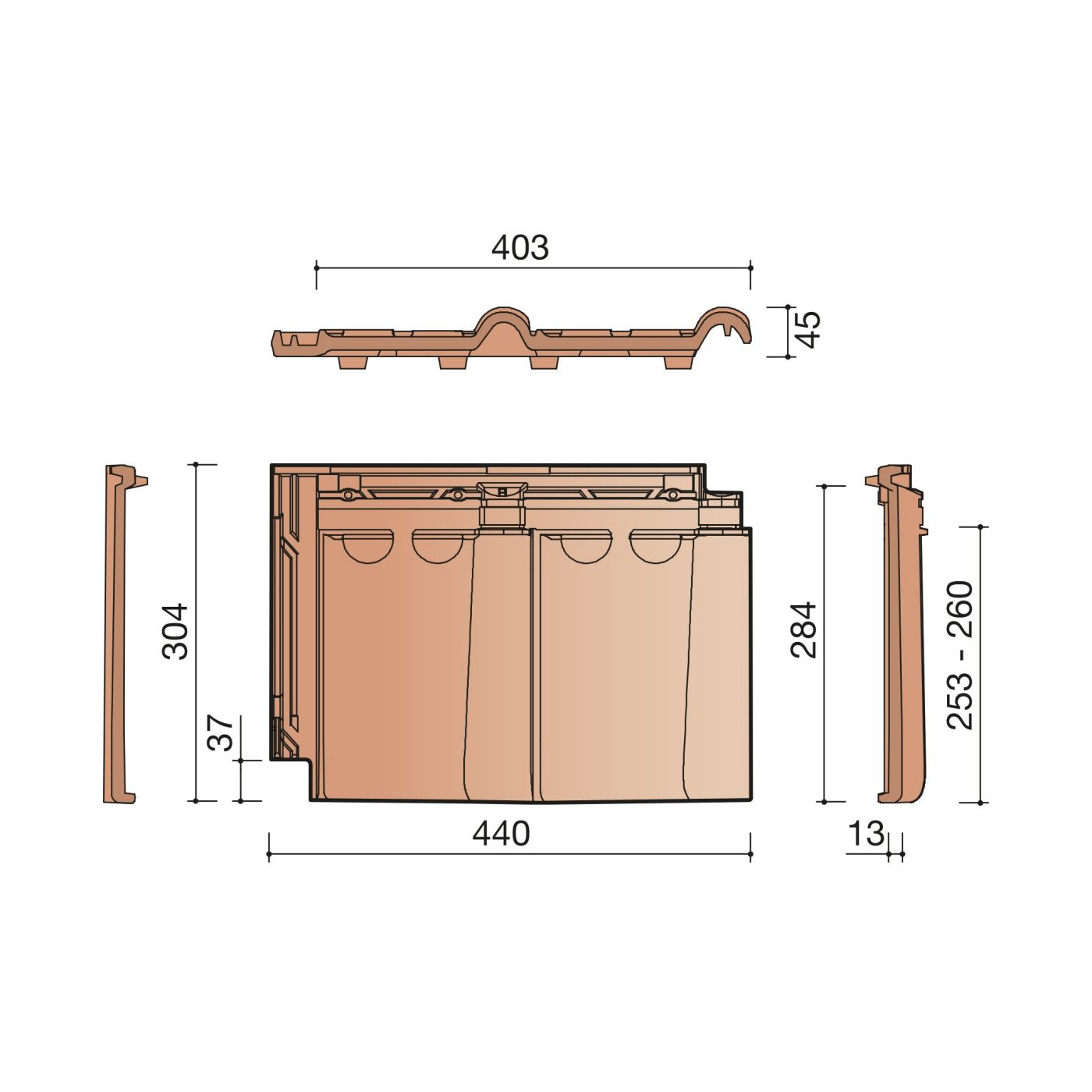

Technische tekening van de Opalys doorsnede dakpan — Helaas! Dit product is niet meer leverbaar.

De Tuile du Nord Opalys is een grootformaat dakpan, maar klein in uitstraling. Gebaseerd op de traditionele Tuile du Nord 44. Deze dubbele dakpan is door zijn technische voordelen economisch gunstig te verwerken. De Tuile du Nord Opalys dakpan kan recht of halfsteens worden toegepast. Daken gedekt met Tuile du Nord Opalys dakpannen hebben een tijdloze, evenwichtige en daardoor rustige uitstraling.

MKI-waarde
Om de juiste keuze te maken wat betreft de milieubelasting hebben wij de productspecifieke MKI's voor diverse dakpan modellen en afwerkingen op een rij gezet.
Garantie: 30 jaar op vorstbestendigheid

Technische informatie

Aantal stuks per m2 (min. latafstand)	circa 9,80 stuks
Aantal stuks per m2 (max. latafstand)	circa 9,50 stuks
Min. latafstand	253 mm
Max. latafstand	260 mm
Dekkende breedte	403 mm
Minimale dakhelling	25°
Gewicht	3,80 kg
Artikelnummer	14271783
