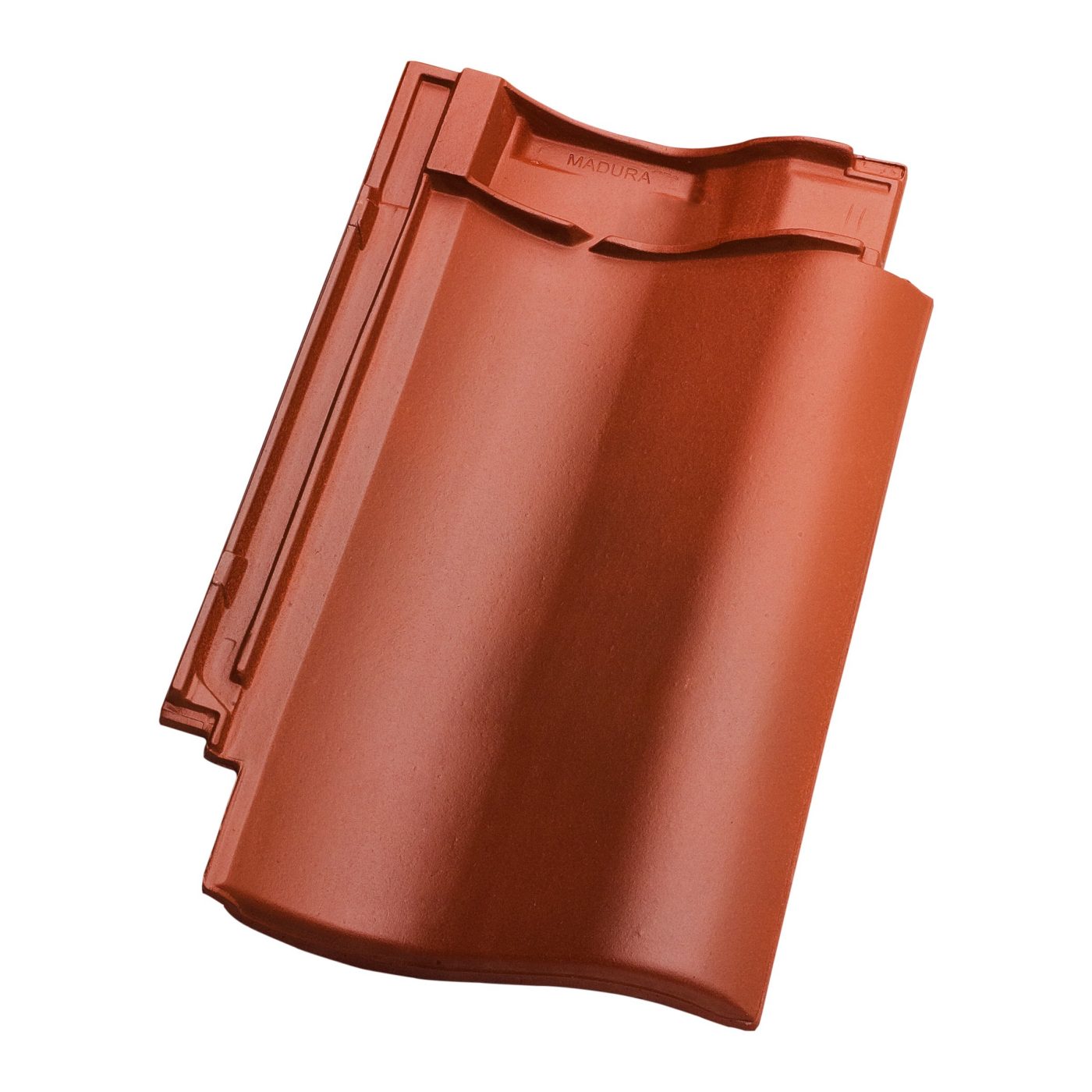

Madura herfstkleur satinet

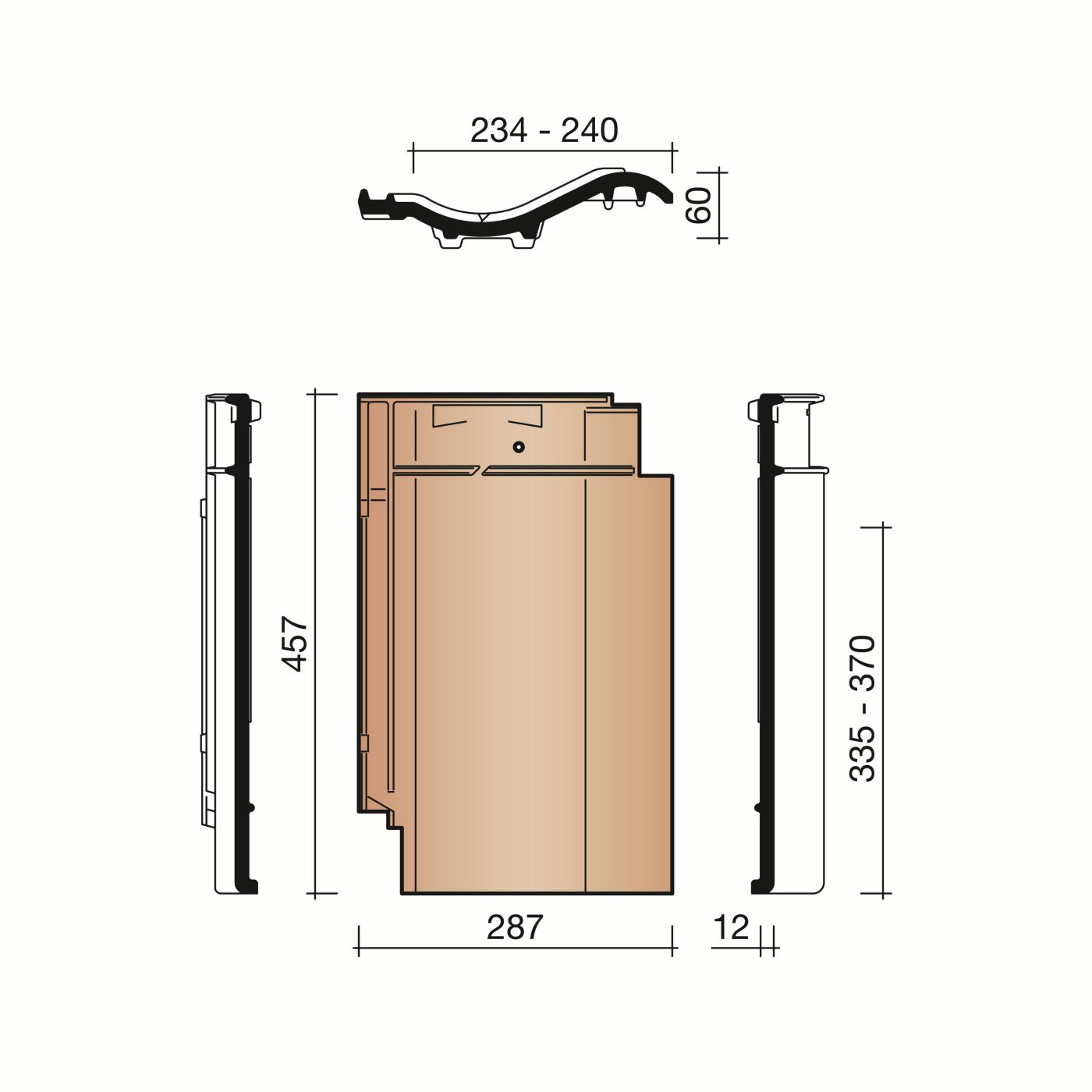

Technische tekening van de Madura dakpan — Helaas! Dit product is niet meer leverbaar.

De Madura is een grootformaat keramische holle pan met een licht gebogen goot. Daar dit panmodel modulair verwerkbaar is leent het zich uitstekend voor zowel renovatie als grootschalige (project)bouw. Het grootformaat en de variabele verwerking maakt de Madura zeer snel verwerkbaar. Koramic Madura beschikt over het DUBOkeurmerk, een bewijs dat deze dakpan tot de meest milieuvriendelijke keuze behoort.

Garantie: 30 jaar op vorstbestendigheid

Technische informatie

Aantal stuks per m2 (min. latafstand)	circa 12,80 stuks
Aantal stuks per m2 (max. latafstand)	circa 11,30 stuks
Min. latafstand	335 mm
Max. latafstand	370 mm
Minimale dekkende breedte	234 mm
Maximale dekkende breedte	240 mm
Minimale dakhelling	25°
Gewicht	3,40 kg
Artikelnummer	11741900

Neem contact op

Algemeen

Contactformulier

+31 (0)88-11 85 800

verkoop.dak@wienerberger.com

Downloads

DUBOkeur Certificaat Wienerberger Koramic Madura Rode scherf dakpan PDF - 155 KB
DoP Madura PDF - 131 KB
Technisch infoblad Madura dakpan PDF - 5 MB
Overzicht Panhaken en bevestigingsmiddelen PDF - 404 KB
Madura Technische CAD-DWG tekening DWG - 1 MB
... meer... (2)
